Beschreibung

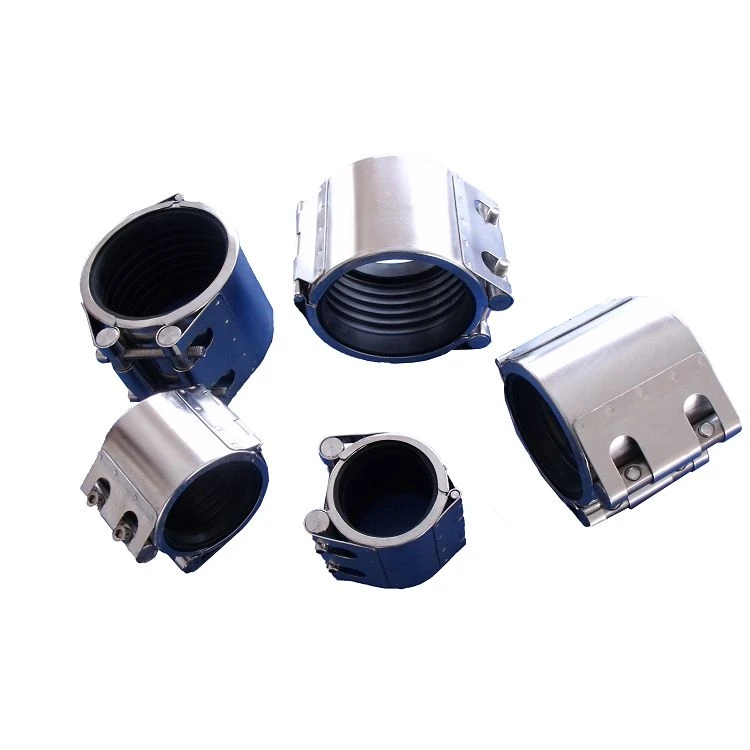

Diese FCR-Reparaturschelle wird verwendet, um verschiedene Rohre aus Stahl, Asbest, Zement, Gusseisen und Kunststoff zu reparieren. Bietet eine einfache und schnelle Lösung für Rohre, die durch Risse, Löcher, Risse und Nadelstiche beschädigt sind. Das Produkt hat ein breites Anwendungsspektrum und kann auf verschiedene Metallrohre aufgetragen werden. Für die Verwendung dieses Produkts sind keine Spezialwerkzeuge erforderlich, sodass es eine starke Bedienbarkeit aufweist. Durch die Verwendung dieses Produkts zum Verbinden von Rohren kann eine gute Stoß- und Geräuschreduzierung erzielt werden. Wir sind seit vielen Jahren in der Branche tätig, mit reicher Erfahrung und fortschrittlicher Technologie können wir Ihnen die am besten geeigneten Produkte anbieten. Fragen Sie im Zweifelsfall gerne bei uns nach.

Merkmale

Die FCR-Reparaturschelle ist sehr vielseitig und kann für die Verbindung verschiedener Metallrohre und Verbundwerkstoffe verwendet werden. Das Produkt befasst sich mit der Verbindung von unterschiedlichen Durchmessern, axialer Verschiebung und Winkelversatz ohne spezielle Werkzeugoperation. Es kann eine sichere und schnelle Verbindung mit guter Stoß- und Geräuschreduzierung und Rohrendabstandskompensation bieten. Bevor jedes Produkt das Werk verlässt, führen wir eine umfassende Inspektion durch, um die Qualität des Produkts sicherzustellen.

Komponenten

image001_

Nein.	Teil	Material
1	Zahnkranz	SS304
2	Brückenplatte	SS304
3	Hülse	SS304
4	Schrauben	SS304
5	Schraubenloch-Zugstange	SS304
6	Gummimanschette	NBR/EPDM

image002_

Maße

Rohr-AD	OD-Bereich (mm)	PN	WP	C	L1	L2	D	H	Schrauben
Außendurchmesser (mm)	ODmin – ODmax	Bar	Bar	mm	mm	mm	mm	mm	M
21.7	21—23	16	32	3	57	—	35	50	6
25	24.5—25.5	16	32	3	57	—	50	70	6
27.2	26—28	16	32	3	57	—	50	70	6
32	31.5—32.5	16	32	3	57	—	55	75	6
34	33—35	16	32	3	57	—	55	75	6
40	39.5—41.5	16	32	5	57	—	55	75	6
42	42—44	16	32	5	57	—	65	85	6
44.5	44—45.1	16	32	5	57	—	65	85	6
48.6	47—49	16	32	5	57	100	70	90	6
54	53.3—54.6	16	32	5	57	100	70	90	8
57	56.3—57.7	16	32	5	57	100	80	100	8
60.3	59—62	16	32	5	80	139	85	105	8
63	62.2—63.9	16	32	5	80	139	85	105	8
76.1	75—78	14	28	5	80	139	100	120	8
79.9	78.8—80.8	14	28	5	80	139	100	120	8
88.9	88—92	14	28	5	107	203	110	130	10
108	106—110	14	28	5	107	203	130	150	10
110	108.9—111.2	14	28	5	107	203	130	150	10
114.3	112—116	14	28	5	107	203	135	155	10
118	116.6—119.2	14	28	5	107	203	140	160	10
125	123.6—126.5	14	28	5	107	203	150	185	10
133	131.5—134.4	14	28	5	107	203	160	190	10
140	137—143	14	28	5	116	203	165	195	12
159	157—161	12	24	5	116	203	185	215	12
165.2	163.3—166.7	12	24	5	116	203	190	210	12
168	166—170	12	24	5	116	203	195	225	12
170	168.2—171.9	12	24	5	116	203	195	225	12
200	198.2—201.5	8	16	10	155	255	240	270	14
219	217—221	8	16	10	155	255	250	280	14
250	250—254	8	16	10	155	255	285	315	14
273	271—275	8	16	10	155	255	305	335	14
315	313—317	7	14	10	155	255	340	375	14
325	323—327	7	14	10	155	255	360	390	14
355.6	354—358	7	14	10	155	255	385	420	14
377	375—379	7	14	10	155	255	410	440	14
